久久精品国产曰本波多野结衣_成人免费毛片毛片一级在线_黄片三级中文字幕在线观看_網友分享国产一有一级毛片视频心得_亚洲乱黄精品ä级中文字幕精品_少妇高潮喷水久久_成人在线激情网站_印度女人的高潮与尖叫在线_欧美婷婷六月丁香综合_午夜影院观看欧美

熔噴布工藝完全指南詳細介紹大全，留著(zhù)備用！

2020-11-05   文章來(lái)源：  華雨林無(wú)紡布

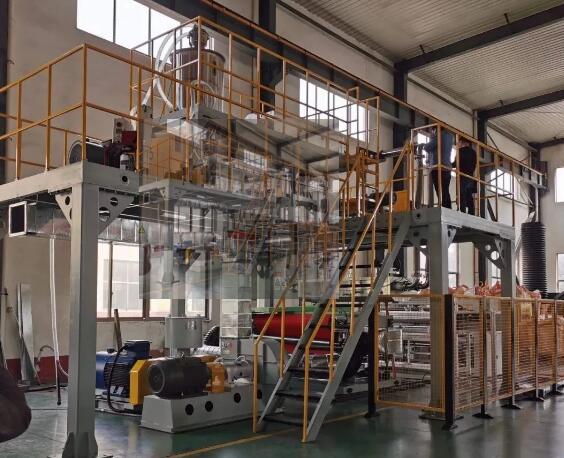

目前市場(chǎng)上面的設備大小生產(chǎn)線(xiàn)比較多，從300到3200mm寬幅都有，配置也是有很大的區別，熔噴布設備主要核心部件在于：擠出機、模具、羅茨風(fēng)機（或空壓機）、駐極設備等核心部件，像換網(wǎng)器、計量泵這些配件也要配好：
1、擠出機
根據制品寬幅，擠出機從50/30、65/30、75/30、90/30、105/30、150/30等型號的擠出機，小線(xiàn)以600mm型為主，擠出機65/30單螺桿擠出機，一般這種機型主要看螺桿機筒，機筒要拉槽，增加吃料效果和塑化效果。
大線(xiàn)同樣需要機筒拉槽。螺桿轉速適中或偏小一點(diǎn)（風(fēng)壓小，擠出量可以小一點(diǎn)，風(fēng)壓大，擠出量可以大一點(diǎn)）
溫度設備：建議不要太高，小線(xiàn)溫度參考：1區160-170度，2區190-210度，3區200-225度，4區205-230度，換網(wǎng)器、計量泵溫度225-240度。
2、模具

模具的做法也是非常多種，以衣架式為主，核心在風(fēng)道的選擇上，模具要求出料均勻。建議在新模具使用之前，在高溫烘箱里進(jìn)行加熱。這樣在試機過(guò)程中不容易堵模。模具溫度220-250度。


3、羅茨風(fēng)機

目前大多用羅茨風(fēng)機，也可以選用空壓機，要保證的就是風(fēng)量，以600mm小線(xiàn)為例：22KW的羅茨風(fēng)機如果要持續提供0.08-0.1Mpa沒(méi)有空壓機穩定，主要是持續供壓不穩定。

進(jìn)出口的溫度設置根據出布情況調整，一般設置溫度260-270度之間。加熱煲溫度：300-330度。

1600mm大線(xiàn)：風(fēng)壓：0.2-0.5MPa。（一般低溫PP料，風(fēng)壓可以選擇小一點(diǎn)，中高溫料、熔指1300左右的料風(fēng)壓可以大一點(diǎn)）。

4、駐極設備

駐極設備比較關(guān)鍵，核心部件轉子，在10萬(wàn)伏時(shí)不能被擊穿。駐極靜電駐極設備目前國內做好的不多。正常開(kāi)機要到達6萬(wàn)伏以上。靜電吸附效果更好。



5、計量泵

計量泵的使用比較關(guān)鍵，要計算好螺桿和計量泵之間的比例，以免出現給料過(guò)多或過(guò)少，出現回流和布厚度不均的情況。



熔噴法是依靠高溫、高速的氣流噴吹聚合物熔體，使其得到迅速拉伸而制備纖維的一種方法。

聚合物切片通過(guò)螺桿擠壓機加熱加壓成熔融狀態(tài)后，經(jīng)熔體分配流道到達噴頭前端的噴絲孔，擠壓后再經(jīng)過(guò)兩束收斂的高速、高溫氣流的拉伸使其細化。

細化的纖維冷卻固化于網(wǎng)簾裝置上形成熔噴非織造布。





●調 機 流 程●


1、在較高溫度和風(fēng)壓條件下 ，把布做得更柔軟。

2、依次慢慢降低模頭溫度、熱風(fēng)溫度，至布剛看起來(lái)有點(diǎn)硬。

3、記錄此時(shí)的模頭溫度和螺桿溫度。

4、調整風(fēng)壓、熔體擠出量、收網(wǎng)距離（小線(xiàn)距離150mm-160mm左右，大線(xiàn)150-190mm左右），讓布做的更柔軟一些。

5、風(fēng)口大小與噴絲板尖到風(fēng)刀平面的距離一致，1-2mm

6、調整收卷速度，達到充分牽引的效果。

7、駐極根據收網(wǎng)速度，一般加兩道駐極即可，靜電壓在60kv以上,駐極絲距離布面5-7厘米，可以通過(guò)試驗來(lái)確定。

2、依次慢慢降低模頭溫度、熱風(fēng)溫度，至布剛看起來(lái)有點(diǎn)硬。

3、記錄此時(shí)的模頭溫度和螺桿溫度。

4、調整風(fēng)壓、熔體擠出量、收網(wǎng)距離（小線(xiàn)距離150mm-160mm左右，大線(xiàn)150-190mm左右），讓布做的更柔軟一些。

5、風(fēng)口大小與噴絲板尖到風(fēng)刀平面的距離一致，1-2mm

6、調整收卷速度，達到充分牽引的效果。

7、駐極根據收網(wǎng)速度，一般加兩道駐極即可，靜電壓在60kv以上,駐極絲距離布面5-7厘米，可以通過(guò)試驗來(lái)確定。







●調機異常情況處理●


1、假如在推薦的比較高的溫度下，布仍然不柔軟，可能溫度感應有問(wèn)題，或者溫度控制溫度有問(wèn)題，直接繼續提高溫度，至調出柔軟狀態(tài)的布。

2、假如風(fēng)壓在0.2Mpa以下，模頭溫度在210度附近或者以下，即有飛花的現象，可能熔噴pp料熔指異常，或者溫度感應異常，風(fēng)壓顯示異常，或者風(fēng)道風(fēng)口大小角度異常，需要聯(lián)系設備廠(chǎng)，排除異常。

3、建議大設備使用低溫料，建議小設備使用中高溫料。

4、一般加到很高溫度，布仍然不軟，或者開(kāi)始發(fā)脆，繼而進(jìn)一步調高溫度，布開(kāi)始發(fā)軟，一般而言是設備本身存在問(wèn)題，建議聯(lián)系設備廠(chǎng)商，或者是料存在嚴重質(zhì)量問(wèn)題。

5、駐極母粒的加入，一般需要通過(guò)調整合適的工藝參數來(lái)匹配，不同的駐極母粒，對應的工藝參數也不盡相同，均可以按照本快速調機流程調至最佳狀態(tài)，再對比性能。

6、駐極母粒的添加量越大，靜電效果越佳，但對成布的影響越大，需要做到均衡，前提是要把布做好。





●關(guān)于靜電減弱的說(shuō)明●


1、熔噴布通過(guò)駐極處理之后，除了駐極母?？梢詭响o電，熔噴pp料也可以帶上靜電。添加量很少的駐極母粒帶上的靜電對濾效的貢獻一般而言是10-20%左右，而且這個(gè)靜電是比較穩定的。

在合適的儲存條件下，衰減很慢，而熔噴pp料也可以帶上大量的靜電，可以貢獻非常大的濾效提高，但是衰減也很快。

2、濾效的下降不等同于駐極母粒靜電的衰減，但是熔噴pp的靜電衰減，卻可能讓濾效下降很快。

3、在比較高的模頭溫度和熱風(fēng)溫度條件下做出來(lái)的布，看上去軟，但是其韌性卻不足，隨著(zhù)時(shí)間的延長(cháng)，布會(huì )發(fā)脆，并引發(fā)濾效的下降。

4、要想做出濾效穩定的布，首先要在不加駐極母粒和駐極處理的條件下，要求做出的熔噴布基礎物理濾效更高一些。

在此基礎上，可以加入駐極母粒，不加駐極處理，測試濾效的差異，好的駐極母粒不加駐極處理，依然可以通過(guò)收卷過(guò)程產(chǎn)生的靜電，從而提高熔噴布的濾效。

5、一般而言，熔噴布的基礎物理濾效需要達到40%-60%以上，再通過(guò)駐極母粒的加入和駐極處理，可以達到比較穩定的濾效。

6、根據不同的設備，特別是模頭的質(zhì)量的不同，有些設備只能做到濾效85的布，就不必要求去做到90或95的布。





●慮效提升 調試方法●


1、要想做出濾效穩定的布，首先要在不加駐極母粒和駐極處理的條件下，要求做出的熔噴布基礎物理濾效更高一些。

在此基礎上，可以加入駐極母粒，不加駐極處理，測試濾效的差異，好的駐極母粒不加駐極處理，依然可以通過(guò)收卷過(guò)程產(chǎn)生的靜電，從而提高熔噴布的濾效。

2、一般而言，熔噴布的基礎物理濾效需要達到60%-80%，再通過(guò)駐極母粒的加入和駐極處理，可以達到比較穩定的濾效。熔噴布變脆變硬





●調整方法●


1、噴絲不均勻，冷風(fēng)機風(fēng)量不足，造成散熱不均勻，產(chǎn)生內應力導致發(fā)脆?？梢酝ㄟ^(guò)調整擠出機熔體量，調整熱風(fēng)機的溫度，增大冷風(fēng)機風(fēng)量來(lái)改善。

2、從原料方面來(lái)分析，可能是使用了低熔脂的噴絲，絲比較粗。24小時(shí)至48小時(shí)完全結晶后，就會(huì )導致熔噴布變脆發(fā)硬。溶指1500熔噴料噴絲細，柔軟，分布均勻，則熔噴布柔軟性較好。

3、與原料和加工溫度過(guò)高都有關(guān)系。纖維生產(chǎn)出來(lái)以后，PP內部有二次結晶重新排列過(guò)程，實(shí)際在螺桿內部嚴重受熱，已經(jīng)導致嚴重熱降解。

熔噴料過(guò)氧化物工藝引發(fā)劑如果控制不好，很容易出現此類(lèi)問(wèn)題。過(guò)氧化物工藝最重要的是如何適時(shí)在螺桿擠出前完成分子鏈斷鏈中止，防止二次殘留進(jìn)入到無(wú)紡布螺桿繼續反應，這就很考驗螺桿設備組合和配方控制了。

4、剛生產(chǎn)出來(lái)熔噴布還有溫度，特別是大滾筒收料的噴布機械，可能風(fēng)機也沒(méi)有，收卷后熔噴布溫度高。塑料在高溫環(huán)境下柔軟性韌性會(huì )越大，冷卻后就會(huì )變脆。





●提高強度 伸長(cháng)率●


1、適當降低熱風(fēng)流量或溫度，減小熔噴布接收距離，適當增大網(wǎng)底吸風(fēng)（用于環(huán)境溫度過(guò)高、原料熔指過(guò)高造成的物理指標不合格）。

2、適當增大熱風(fēng)流量或溫度，增大熔噴布接收距離，適當減小網(wǎng)底吸風(fēng)（用于環(huán)境溫度過(guò)低、原料熔指過(guò)低造成的物理指標不合格）。

3、減小產(chǎn)量。

4、增加纖維細度同時(shí)降低紡絲環(huán)境溫度。





●減少阻力 提高效率●


1、增大熔噴布接收距離的同時(shí)，適當增加熱風(fēng)流量或溫度，減小網(wǎng)底吸風(fēng)（增加纖維的細度和蓬松度）。

2、提高纖維細度同時(shí)降低紡絲環(huán)境溫度（比如加冷風(fēng)裝置）。

3、提高纖維的蓬松度同時(shí)，加大靜電電壓（電流），適當增大粉末的添加量。

4、提高纖維的細度，適當減小克重（不常用）。



更多>>

相關(guān)產(chǎn)品

  • 紡粘無(wú)紡布

  • SMS無(wú)紡布價(jià)格

  • 農用無(wú)紡布

  • 親水_吸水無(wú)紡布

首頁(yè) 公司介紹 無(wú)紡布分類(lèi) 在線(xiàn)視頻 榮譽(yù)資質(zhì) 公司新聞 無(wú)紡布動(dòng)態(tài) 聯(lián)系我們

地址：山東省淄博市周村區鳳陽(yáng)路210號 山東華業(yè)無(wú)紡布有限公司華雨林無(wú)紡布生產(chǎn)廠(chǎng)家 版權所有 網(wǎng)站備案號：魯ICP備09013217號-4

山東華業(yè)無(wú)紡布有限公司, 知名無(wú)紡布供應商rmkl.com.cn
